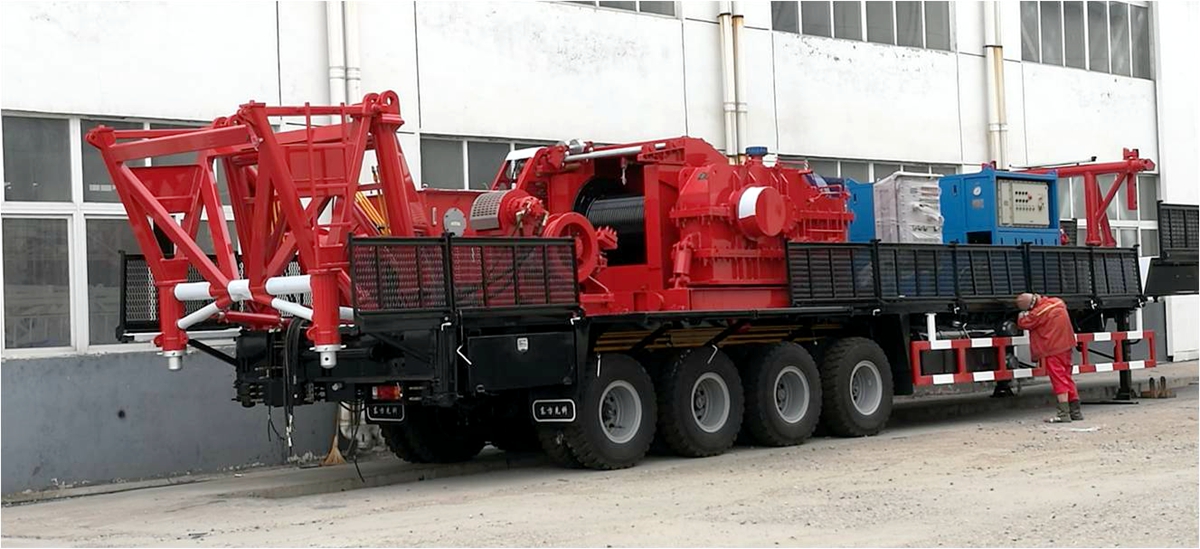

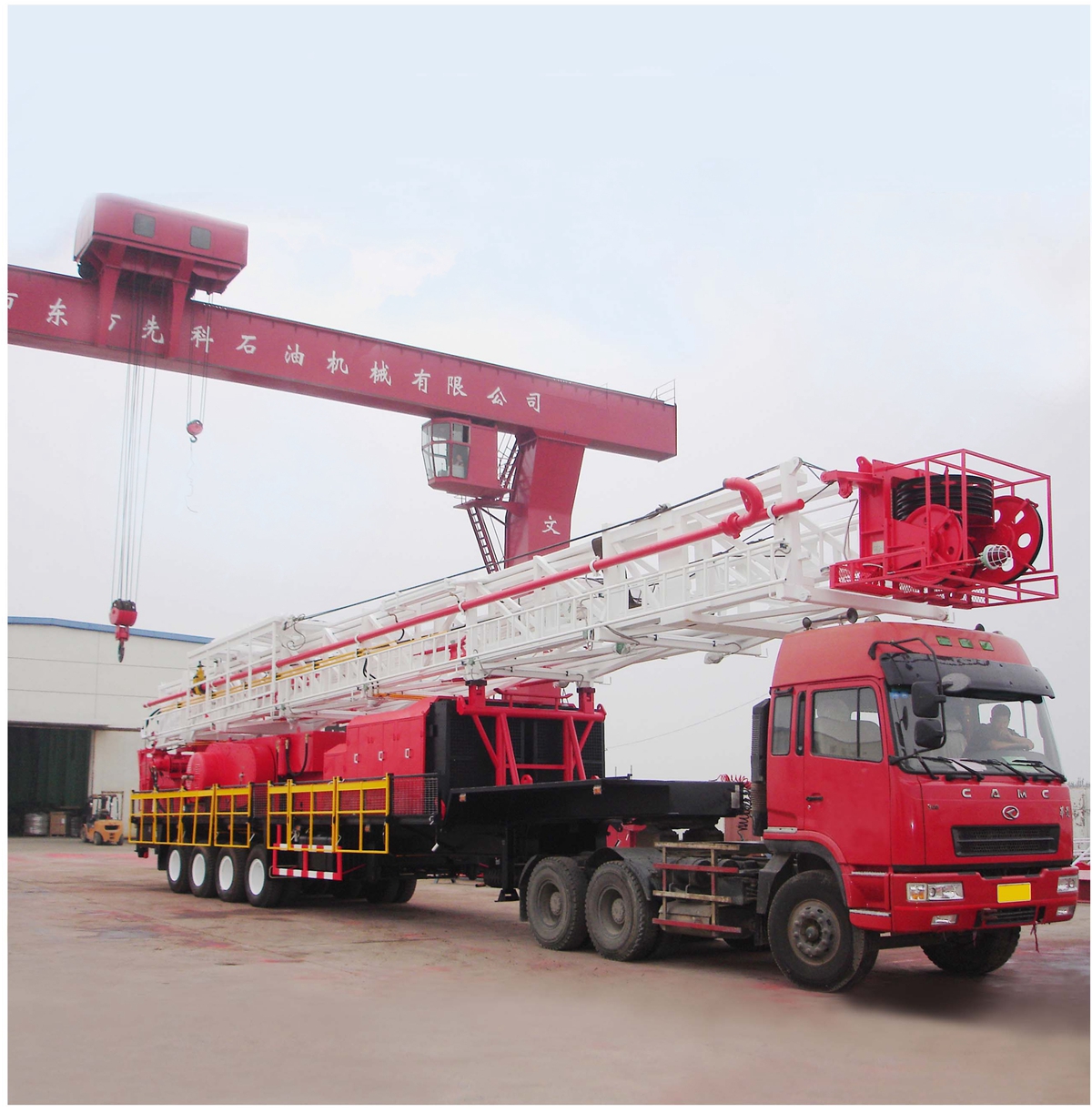

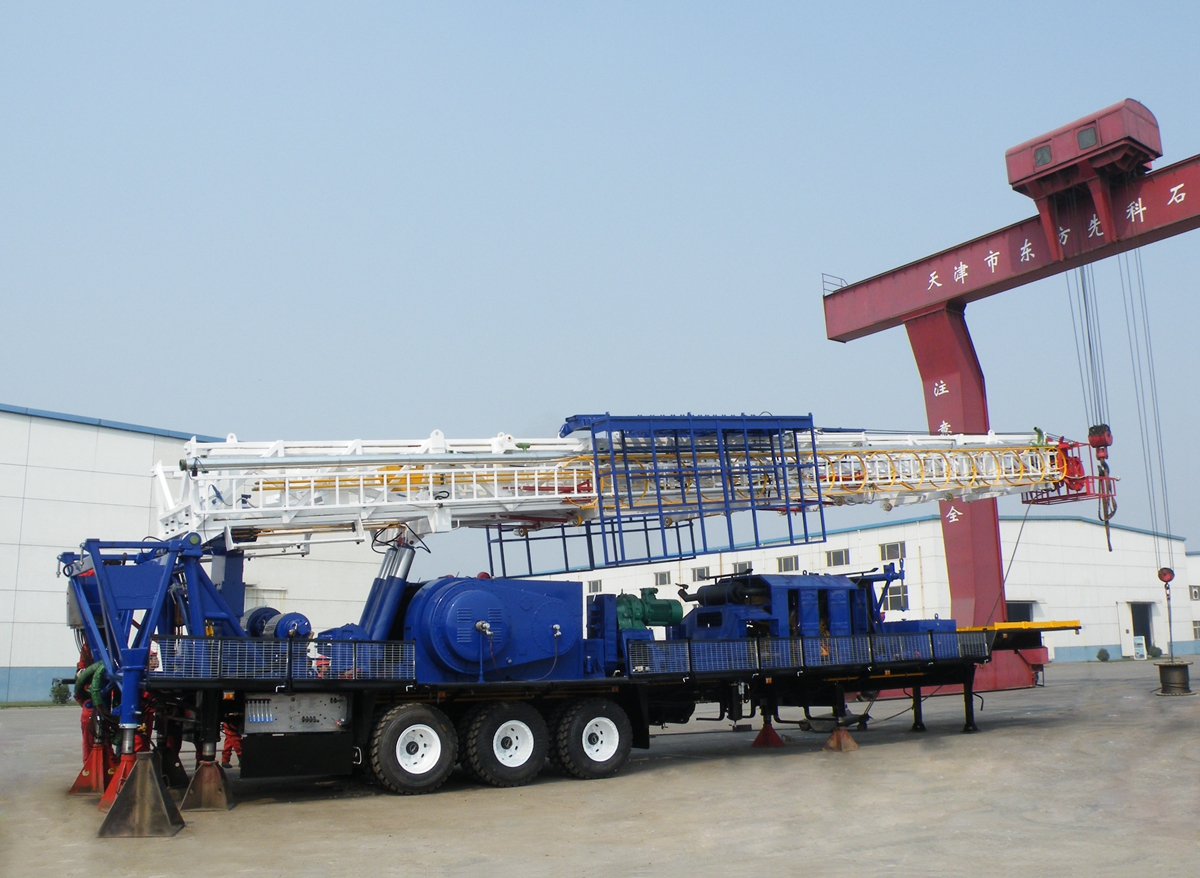

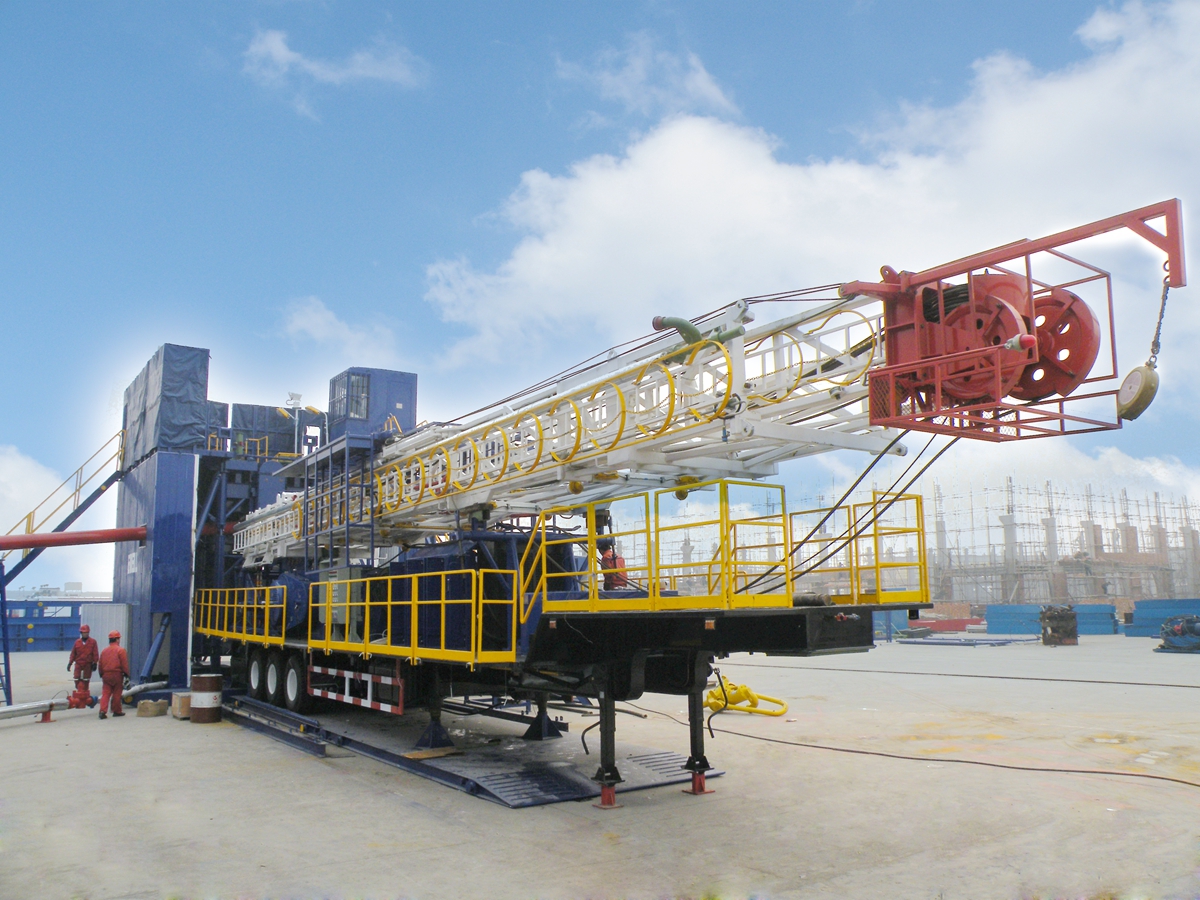

拖裝鉆機的動力、絞車、井架、游車系統及傳動機構全部裝載于半掛底盤上，移運時用牽引車拖掛移運至現場，該類產品對于提高鉆井作業搬遷效率具有很大的優勢，而且節約移運資源，適合油區道路條件較好、井場相對開闊的油田。我公司設計制造的1500米、2000米、3000米和4000米鉆深的柴油機驅動半掛鉆機車，其最大靜載荷從1350～2250kN，具有作業負荷大、性能可靠、越野能力強、搬遷方便、費用低等特點，適應于中淺井鉆井作業。
| 序號 | 產品型號 | ZJ20T | ZJ30T | ZJ40T | ZJ40T(250) | ZJ40DBT | ZJ40DBT(250) |
|---|---|---|---|---|---|---|---|
| 1 | 最大鉤載 kN | 1600 | 1800 | 2250 | 2500 | 2250 | 2500 |
| 2 | 鉆井深度(114mm鉆桿) m | 2000 | 3000 | 4000 | 4000 | 4000 | 4500 |
| 3 | 發動機功率 kW | 470 | 403×2 | 470×2 | 470×2 | —— | —— |
| 絞車電機功率 kW | —— | —— | —— | —— | 800 | 800 | |
| 轉盤電機功率 kW | —— | —— | —— | —— | 400 | 400 | |
| 4 | 游動系統繩數 | 8 | 10 | 10 | 10 | 10 | 10 |
| 5 | 鋼絲繩直徑 mm | φ29 | φ32 | φ32 | φ32 | φ32 | φ32 |
| 6 | 井架高度 m | 3536 | 3839 | 3839 | 3839 | 3839 | 3839 |
| 7 | 鉆臺高度 m | 4.556 | 66.8 | 66.87.5 | 66.87.5 | 66.87.5 | 66.87.5 |
| 8 | 轉盤開口直徑 mm | 444.5 | 698.5 | 698.5 | 698.5 | 698.5 | 698.5 |
| 9 | 拖掛底盤車橋數量 | 3 | 4 | 4 | 4 | 4 | 4 |
? 產品系列齊全，鉆井深度2000m～4500m，最大鉤載1350kN～2500kN。
? 有電驅動和柴油機驅動兩種驅動型式可選，滿足不同井場需求。
? 絞車零部件設計制造符合API 7K規范；
? 井架為液壓起放及伸縮，設計制造符合API 4F規范。
? 鉆臺為臺面尺寸和高度，可按用戶要求定制。
? 電、氣、液路系統集中控制，主要元件采用進口知名品牌元件。
? 可定制高寒、沙漠、高原、灘涂等特殊環境要求的產品。
